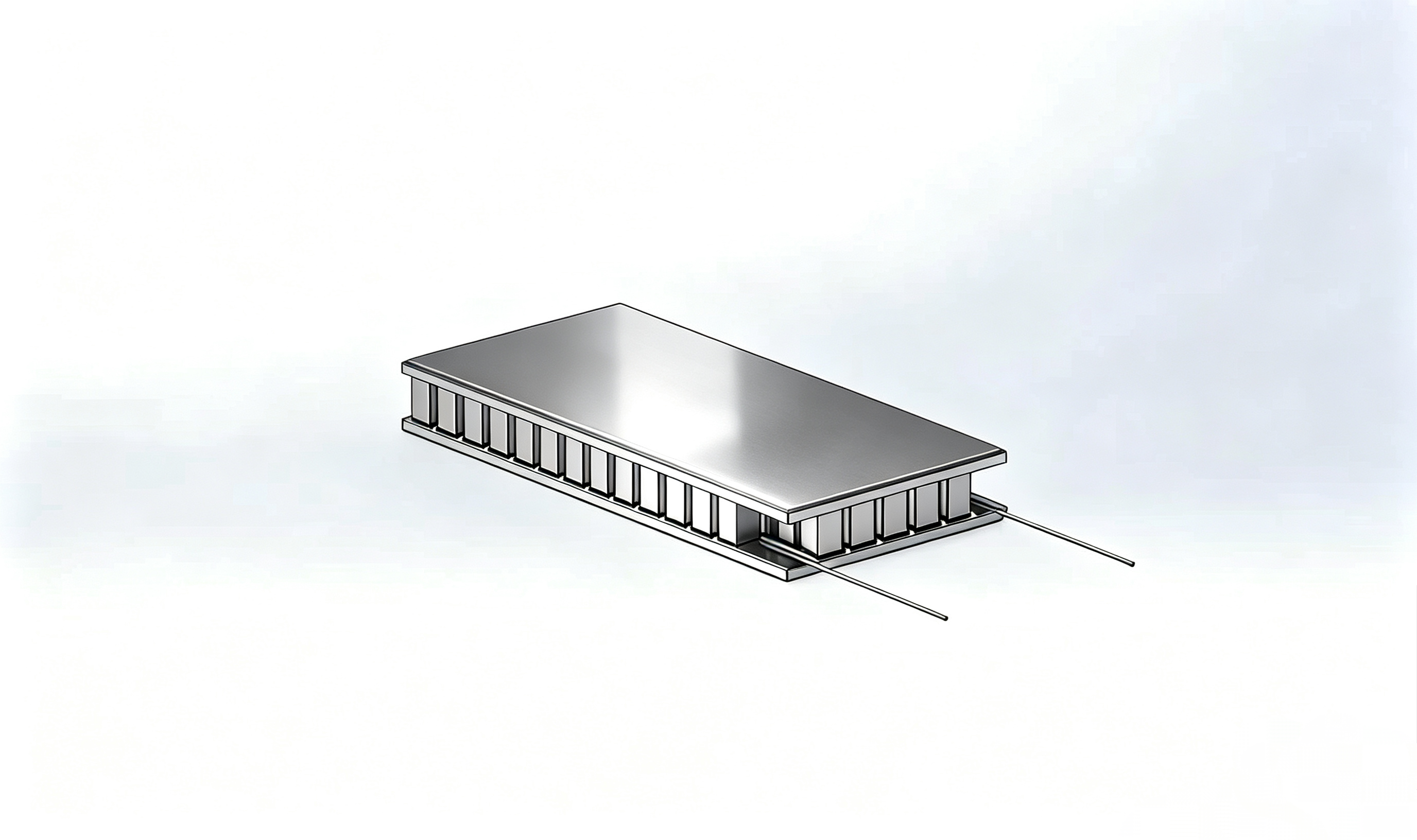

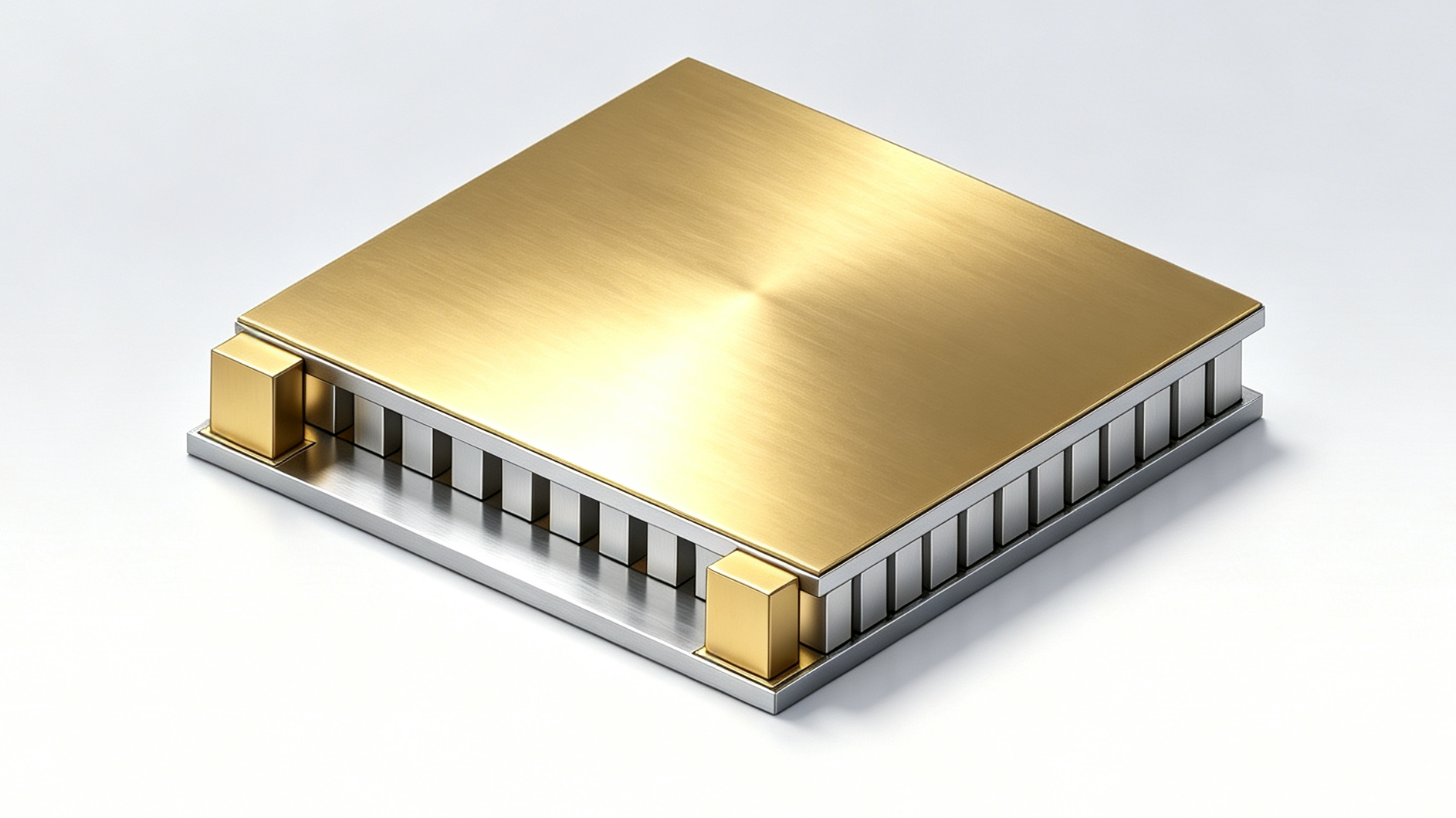

Icecore thermoelectric module

单级热电模TEC块适用于广泛的领域，如制冷、热管理和能量收集，是LED应用中的主要冷却器件。

尺寸小至1×1毫米，三角洲TMAX制冷设备的温度差高达74°C

规格在25C（298K）真空下给出。

BX– 现在所有名的模块的图纸。指示该公司的名称。

表示模块系列。它有一个字母的价值。只写拉丁字母。

BXSS系列，一系列的单个故事的模块。之间的距离热电子不超过0.199毫米。

BXS系列，一系列的单个和多层模块。距之间的热电子是从0.2毫米至0.399毫米。

BXM系列，一系列的单个和多层模块。距之间的热电子是从0.4毫米至0.599毫米。

BXL系列，一系列的单个和多层模块。之间的距离热电子0.6毫米或更多。

BXSM系列，一系列的多层模块组合的技术、低地板使用技术，上楼层的使用M.换热电偶在级联的顺序。

系列-X，一系列的单个和多层模块的组合使用并行并串连接在地板。将"X"字后写入这一系列。

TEC STANDARD PRODUCTS
Series	Type	Drawing No	dTmax	Qmax	Imax	Umax	ACR	Dimension
Series	Type	Drawing No	K	W	A	V	Ohm	H	A	B	C	D
BXSS	BXSS023-03-18	HIST.121.00.29	69	1,05	0,85	2,2	2,25	0,8	2,05	2,05	2,6	2,05
	BXSS016-03-032	HIST.121.00.75	68	0,9	0,39	0,37	8,15	0,7	2,6	2,1	2,6	2,6
	BXSS028-035-06_RP	HIST.121.00.58-01	68	0,45	1,1	0,72	0,54	0,95	1,5	1,2	2	1,2
	BXSS024-03-06	HIST.121.00.72	68	0,38	0,9	0,8	0,69	0,7	1,4	1	1,9	1
	BXSS03-04-50/PO	HIST.121.00.101	70	3.9	1.1	6.4	4.71	1.65	4.3	4	5.1	4
BXS	BXS028-04-04	HIST.121.00.14	67,7	0,26	0,9	0,45	0,44	1,1	1,9	1,2	2,3	1,2
	BXS03-04-08FX	HIST.121.00.03	73	0,7	1,2	1	0,66	1,0	1,6	1,6	2,2	1,6
	BXS03-04-12	HIST.121.00.07	71	1	1,1	1,5	1,04	1	2,9	1,9	3,5	1,9
	BXS03-04-17	HIST.121.01	71	1,5	1,2	2,1	1,35	0,97	4,2	3	4,2	3,8
	BXS03-04-24	HIST.121.02	71	2,2	1,2	3,0	1,91	1	3,9	3,3	3,9	3,9
	BXS03-05-15	HIST.121.00.26	70	0,94	0,9	1,766	1,76	1,2	3	2,44	3	3
	BXS03-05-15/1_RP	HIST.121.00.49	71	0,92	0,85	2,1	1,76	0,95	3,2	2,68	3,6	3,2
	BXS03-06-10	HIST.121.00.51-01	70	0,51	0,72	1,15	1,4	1,5	2,5	2	3,2	2
	BXS033-04-30	HIST.121.00.52-01	70	2,8	1,3	3,5	2,37	1	5,4	3,2	5,4	4
	BXSS036-04-30	HIST.121.00.57	68	3,2	1,6	3,7	1,85	1	4,8	2,8	5,6	2,8
	BXS04-06-12FX	HIST.121.00.06.09	71	1,4	1,5	1,5	0,76	1,7	6,64	2,64	8,04	2,64
	BXSX04-07-056/PO	HIST.121.00.59	69	4,35	2,4	3,1	1,16	1,35	11,4	4,9	11,4	5,6
	BXS04-08-17	HIST.121.00.34	69	1,2	1	2	1,76	1,4	4	4	4	4
	BXS05-065-20	HIST.121.00.33	68	2,65	1,85	2,25	1,09	1,7	6	4,5	6	4,5
	BXS06-03-31	HIST.121.00.60	67	12	5,8	4	0,54	1,4	8,2	6	10	6
	BXS06-03-35	HIST.121.00.61	67	14	5,8	4,4	0,61	1,4	8,2	6	10	6
	BXS06-05-36	HIST.121.00.37	68,5	9	3,8	4,1	0,96	1,1	9,5	4,5	9,5	4,5
	BXS067-07-68	HIST.121.00.63-01	70	15,1	3,2	7,9	2,2	1,6	14	7	16	7
	BXS08-06-97	HIST.121.00.35	68	36	5	11	1,9	1,7	14	14	14	14
	BXS06-05-25	HIST.121.00.37-03	69	6,1	3,5	3,3	0,73	1	8	4,5	9,5	4,5
	BXS03-06-10	HIST.121.00.51	70	0,51	0,72	1,15	1,4	1	2,5	2	3,2	2
BXS	BXS033-04-30/RP	HIST.121.00.52	70	2,8	1,3	3,5	2,37	1	5,4	3,2	5,4	4
	BXS032-04-12	HIST.121.00.67	69	1,03	1,2	1,5	1	0,8	2,5	2,5	3,2	2,5
	BXS075-08-18	HIST.121.00.68	70	4,4	3,4	2,2	0,53	1,65	8,2	6,1	8,2	6,1
	BXS036-06-24	HIST.121.00.69	70	1,7	1	2,8	2,32	1,2	4,5	3,4	6,5	3,4
	BXS10-16-31H	HIST.121.00.74	68	6,9	3,2	3,7	1,01	3,65	15	10,5	15	10,5
	BXS05-04-39	HIST.121.00.79	68,5	8,2	3	4,7	1,34	1	8,5	4,2	9,5	4,2
	BXS03-04-09/RP	HIST.121.00.85-01	70	0,7	1,1	1,1	0,86	0,9	3	1,4	3,6	1,4
	BXS047-03-72	HIST.121.00.84	69	17,6	3,5	8,9	2,1	0,9	15	7	16	7
	BXS046-04-24	HIST.121.00.87	70	4,2	2,5	3,3	0,96	0,9	7,5	4,5	8,5	4,5
	BXS03-045-09	HIST.121.00.85	70	0,62	0,95	1,08	0,96	0,95	3	1,4	3,6	1,4
	BXS04-05-10	HIST.121.00.90	71	1,1	1,5	1,3	0,66	1,1	3	2,4	3	3
	BXS03-04-30/RP	HIST.121.00.86-02	71	2,7	1,2	3,7	2,39	0,8	4	4	4,8	4
	BXS07-12-50/PO	HIST.121.00.91	72	7,1	1,9	5,5	2,5	1,8	13,4	6,5	16	6,5
	BXS03-04-40/PO	HIST.121.00.98	70	3.0	1	4,6	3.82	1.65	5.0	4.0	5.6	4.0
	BXS036-06-24	HIST.121.00.69	70	1.7	1	2.8	2.32	1.2	4.5	3.4	5.5	3.4
	BXS045-06-18PO	HIST.121.00.97	71	2.1	1.7	2.7	1.09	1.65	4	4	5	4
	BXS03-05-08	HIST.121.00.99	71	0.5	0.9	1.0	0.94	0.85	2	2	2.6	2
	BXS03-04-08_RP	HIST.121.00.99-01	71	0.5	0.9	1.0	0.94	0.85	2.6	2	2	2
	BXS03-04- 02/RP	HIST.121.00.100-01	70	0.15	1.1	0.31	0.19	1	1	1	1.6	1
	BXS04-05-17/RP/PO	HIST.121.00.102-01	70	1.9	1.5	2.1	1.06	1.1	4.5	3	4.5	4.3
BXM	BXM04-06-24	HIST.121.00.27	68,5	2,2	1,3	2,8	1,88	2,1	6	5,9	21	7
	BXM04-10-18	HIST.121.00.46	69	1	0,8	2,1	2,31	1,85	4	4	11	6
	BXM04-10-18	HIST.121.00.46-01	69	1	0,8	2,1	2,31	1,85	4	4	11	6
	BXS05-10-28	HIST.121.00.46-01	70	2,6	1,3	3,06	2,1	1,85	6	5	6	11
	BXM05-04-6	HIST.121.00.28	58	9,6	1,7	4,5	2,054	1,5	15	5,9	15	7
	BXM05-06-24	HIST.121.00.27	68	3,5	2	4,5	1,21	2,2	6	5,9	21	7
	BXM05-06-60	HIST.121.00.27	60	6,6	1,2	4,5	3,01	2,2	14,5	5,9
	BXM05-06-39	HIST.121.00.24	68	5,7	2,1	4,6	1,96	1,2	9	7	9	7
	BXM05-09-23	HIST.121.00.23	71,5	2,2	1,32	2,6	1,71	2	8,2	6	8,2	6
	BXM058-12-24	HIST.121.00.06	69	2,38	1,5	2,7	1,6	3,3	8,8	3	10	3
	BXM06-03-142	HIST.121.00.48	69	56	5,5	18	2,57	1,4	24	12	26,5	12
	BXM06-08-11	HIST.121.00.12	73	1,9	2,2	1,4	0,49	1,9	4,2	4,2	4,2	4,2
BXM	BXM06-08-21	HIST.121.00.09	73	3,6	2,2	2,7	0,94	1,9	7	6	8,2	6
	BXM06-08-23	HIST.121.00.43	71	3,6	2,2	2,8	1,05	1,65	8,2	6,1	8,2	6,1
	BXM06-08-23H	HIST.121.00.64	70	3,6	2,2	2,6	1,06	1,9	8	8	8	8
	BXM06-08-24	HIST.121.00.20	71	3,84	2,3	2,8	1,104	1,9	8	8	8	8
	BXM06-09-29	HIST.121.00.10	71	4	1,8	3,6	1,5	2,0	10,2	6	10,2	6
	BXM06-10-18	HIST.121.00.36	68	2,2	1,7	2,1	1,02	2,1	6	6	7,6	6
	BXM06-10-23	HIST.121.00.43	72	2,9	1,85	2,9	1,31	1,65	8,2	6,1	8,2	6,1
	BXM06-12-29/2	HIST.121.00.65	71	3,06	1,5	3,7	1,98	1,8	10,2	6,1	10,2	6,1
	BXM06-145-23	HIST.121.00.31	72	2	1,23	2,62	2,1	2,1	8,2	6,1	8,2	6,1
	BXM06-15-29	HIST.121.00.47	72	2,5	1,2	3,3	2,46	2,1	10,2	6,05	10,2	6,05
	BXM07-07-23	HIST.121.00.66	71	5,6	3,4	2,6	0,68	1,3	8,2	6,1	8,2	6,1
	BXM07-08-71	HIST.121.00.13	71,5	15,4	3	8,15	2,42	2,17	15	15	15	15
	BXM07-10-35	HIST.121.00.39	72	6,1	2,4	4	1,47	1,6	12,2	6	12,2	6
	BXM07-105-23	HIST.121.00.45	72	3,75	2,3	2,8	1,01	1,65	8,2	6,1	8,2	6,1
	BXM07-105-23(预镀焊锡)	HIST.121.00.45-01	72	3,75	2,3	2,8	1,01	1,65	8,2	6,1	8,2	6,1
	BXM07-11-48	HIST.121.00.62	70	7,5	2,2	5,5	2,21	1,7	14	7	14	7
	BXM07-12-50	HIST.121.00.22	72	7,1	1,9	5,5	2,5	1,8	15	7	15	7
	BXM08-11-35	HIST.121.00.41	79	7,8	2,5	4,1	1,41	1,65	13,4	6,8	13,4	6,8
	BXM07-11-47	HIST.121.00.62-01	70	7,4	2,2	5,4	2,16	1,7	14	7	14	7
	BXM06-08-23H	HIST.121.00.64-01	70	3,6	2,2	2,6	1,06	1,85	8	8	8	8
	BXM11-12-127	HIST.121.00.77-01	71	43	5	15,4	2,57	2,3	25	25	25	25
	BXM06-15-18	HIST.121.00.78	71	1,5	1,2	2,2	1,53	2,6	6,05	6,05	7,62	6,05
	BXM05-10-17	HIST.121.00.80	71	1,5	1,2	2,05	1,4	1,9	6,05	6,05	6,05	6,05
	BXM10-22-83	HIST.121.00.81	72	13	2,2	9,55	3,7	4,2	25	20	25	20
	BXM10-60-31	HIST.121.00.82	70	1,9	0,85	3,5		8	22	22	22	22
	BXM06-05-23	HIST.121.00.88	70	5,6	3,5	3,3	0,67	1,65	8,2	6	8,2	6
	BXM06-12-31	HIST.121.00.89-01	71	3,3	1,5	3,6	2,11	1,95	8	8	8	8
	BXM07-05-35	HIST.121.00.32-03	70	11,7	4,6	4,1	0,76	1,65	12,2	6	12,2	6
	BXM06-07-29	HIST.121.00.10-01	85	6,7	2,5	4,8	1,52	1,6	10,2	6	10,2	6
	BXM06-09-29	HIST.121.00.10-02	71	4	1,8	3,6	1,5	1,65	10,2	6	10,2	6
	BXM07-10-35	HIST.121.00.32-05	72	6,1	2,4	4	1,47	1,6	12,2	6,05	12,2	6,05
	BXM06-10-17	HIST.121.00.104	70	2,15	1,68	2,08	0,94	2,1	6	6	6	6
BXM	BXMX06-12-82	HIST.121.00.103	70	9,2	3	4,9	1,47	2,3	14	12	14	12
BXM	BXM06-10-29	HIST.121.00.10-03	71	3,7	1,8	3,3	1,65	1,65	10,2	6,05	10,2	6,05
BXL	BXL07-04-127	HIST.121.00.16	67	53	6	14,8	2,2	1,6	15	15	15	15
	BXL09-06-71	HIST.121.00.17	70,5	33	6,4	8,1	1,1	3,3	20	20	20	20
	BXL12-20-31	HIST.121.00.42	68	7,9	3,5	3,45	0,87	3,1	20	20	20	20
	BXL10-05-23	HIST.121.00.105	70	16	9,2	2,8	0,23	1,1	12,3	10,2	12,3	10,2
BXXL	BXXL105-13-71	HIST.121.00.15	69	21,4	4	8,1	1,71	3,3	18	18	18	18
Multi-Stage	2BXM04-10-15	HIST.121.00.07	98	0,25	0,6	1,4	1,87	3,7	2,4	2,4	5,8	4,8
	2BXM06-10-10	HIST.121.00.21	93	0,38	1,26	0,8	0,5	3,45	3,2	3,2	4	4
	2BXM06-15-41	HIST.121.00.44	100	1	0,83	3,6	3,48	4,7	6	6	8	8
	2BXX04-0816-57	HIST.121.00.53	93	0.9-1.1	0.65-0.75	0.34-0.41	4-4.6	3,25	8	8	8	8
	2BXM04-05-39	HIST.121.00.73	96	1,2	1,2	3,6	2,57	2,7	4,8	4,8	6,4	6,4
	2BXM10-08-71	HIST.121.00.94	88,5	11,49	5,08	6,73	1,28	2,8	12	12	18	18
	3BXSM04-05-71	HIST.121.00.25	112	0,86	1,1	5,9	4,52	5,2	6,2	6,2	6,2	6,2
	3BXM06-08-24	HIST.121.00.76	117	0,4	1,6	2	1,1	4,6	2,5	2,5	6	6
